指標

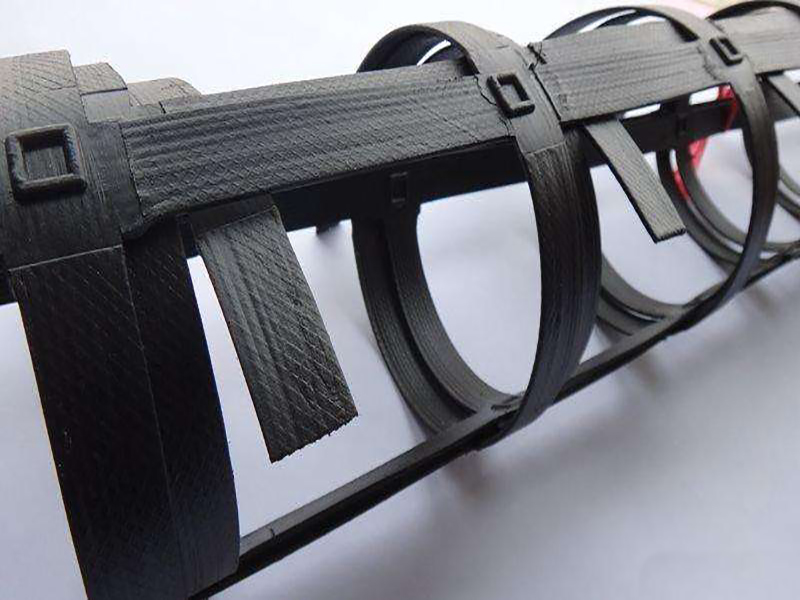

單向PP焊接土工格柵技術參數
參照J(rèn)T/T480-2002
|
項目 |
規格 |
||||||
|
名稱GDZ |
25 |
40 |
60 |
80 |
100 |
125 |
150 |
|
每延米縱向極限抗拉強度KN/m |
≥25 |
≥40 |
≥60 |
≥80 |
≥100 |
≥125 |
≥150 |
|
縱向標稱抗拉強度下的伸長率% |
≤10 |
≤10 |
≤10 |
≤11 |
≤11 |
≤11 |
≤11 |
|
縱向2%伸長率時的拉伸力KN/m |
≥10 |
≥20 |
≥22 |
≥35 |
≥55 |
≥60 |
≥85 |
|
縱向5%伸長率時的拉伸力KN/m |
≥15 |
≥25 |
≥40 |
≥55 |
≥65 |
≥90 |
≥100 |
|
粘、焊點極限剝離力 N |
≥30 |
||||||
雙向PP焊接土工格柵技術參數
參照J(rèn)T/T480-2002
|
項目 |
規格 |
||||||
|
名稱GSZ |
25 |
40 |
60 |
80 |
100 |
125 |
150 |
|
每延米縱、橫向極限抗拉強度KN/m |
≥25 |
≥40 |
≥60 |
≥80 |
≥100 |
≥125 |
≥150 |
|
縱、橫向標稱抗拉強度下的伸長率% |
≤12 |
≤12 |
≤12 |
≤13 |
≤13 |
≤13 |
≤13 |
|
縱、橫向2%伸長率時的拉伸力KN/m |
≥10 |
≥20 |
≥22 |
≥35 |
≥55 |
≥60 |
≥85 |
|
縱、橫向5%伸長率時的拉伸力KN/m |
≥15 |
≥25 |
≥40 |
≥55 |
≥65 |
≥90 |
≥100 |
|
粘、焊點極限剝離力 N |
≥30 |
||||||
特點
該產品具有強度高、變形小、耐腐蝕、壽命長、施工方便快捷、成本低等優點，鋪充定位平整，尤其可以滿足各類工程100年以上的使用要求。
用途
加筋、隔離，加固
施工方法
一、當用于路基、路面時，開挖基床，設置砂墊層（高差不大于10cm），碾壓成平臺，鋪設格柵，縱軸向應與主要受力方向一致，縱向搭接15-20cm，橫向10cm，搭接處用塑料帶綁扎，并在鋪設的格柵上，每隔1.5-2m用U型釘固定于地面，鋪設的土工格柵應及時回填土料，鋪設的土工格柵層數視技術要求。
二、當用于加筋土擋墻時，施工發放如下:
1、設置基礎，按設計的墻面系統進行施工，當選用預制鋼筋混凝土面板時，一般厚12-15cm支撐在預制混凝土基礎上。其寬度不大于30cm，厚度不小于20cm，埋深不小于60cm防止地基凍脹影響。
2、平整墻基，按設計要求開挖、平整。軟土需壓實或換填，壓實到要求密度，應略超出墻面范圍。
3、筋材鋪設，筋材主強度方向應垂直于墻面，以銷釘固定；
4、墻體填土，采用機械填土，車輪與筋材間的距離少應保持15cm，壓實后一層土厚約15-20cm。
5、墻面施工時，墻面處應包土工織物，防止填土漏失。
